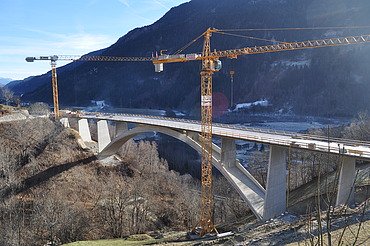

Foto von Brücke Punt Val Mulinaun

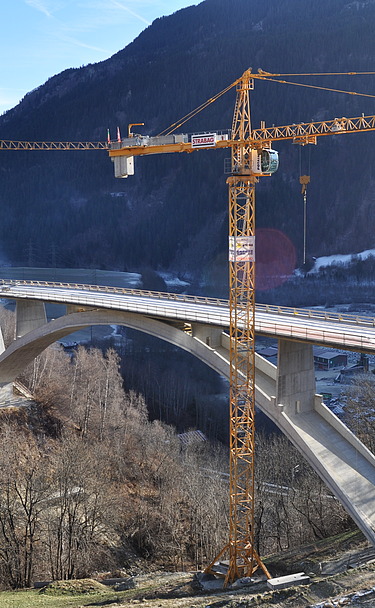

Foto von Brücke Punt Val Mulinaun

Ort:
Rabius

Bauhherrschaft:
Tiefbauamt Graubünden

Bauzeit:
07/2015 – 08/2017

Bausumme:
CHF 6 Mio.

Zurück zu Projekte

Neubau Punt Val Mulinaun

Neubau im Rahmen des Ausbaus der Oberalpstrasse.

Im Rahmen des Ausbaus der Oberalpstrasse wird auch die Querung der Val Mulinaun gemacht. Der Abschnitt zwischen Rabius und Sumvitg ist kurven-reich, schmal und unübersichtlich. Der Fahrbahnbelag aus Beton ist in einem sehr schlechtem Zustand. Deshalb muss dieser Abschnitt ausgebaut werden. Für die Überquerung der Val Mulinaun wird eine neue 210 Meter lange Brücke geplant.

Die Bogenbrücke Punt Val Mulinaun wird in Massivbauweise mit an-schliessender Lehnenbrücke im östlichen Widerlagerbereich und dem Widerlager West erstellt. Die Brücke ist im Grundriss gebogen und hat eine Gesamtlänge von 209.30 m, wobei 97.80 m von dem Bogen überspannt werden.

Das Bauwerk setzt sich aus einem Bogentragwerk und einem über Ständer monolitisch verbundenen Tragewerküberbau zusammen.

Angaben zur Brücke

  • Brückenlänge Total 209 m
  • Lehnenbrückenlänge 111 m
  • Bogenlänge 97.8 m
  • Bogenhöhe 60 m

Hauptmengen

  • Baugrubenaushub 1‘890 m3
  • Baugrubensicherung 355 m2
  • Ungespannte Anker 750 m
  • Schalung 6‘900 m2
  • Beton 3‘050 m3
  • Bewehrung 430 t
  • Vorspannung 800 m
