Ort:
Tujetsch

Bauherrschaft:
Tiefbauamt Graubünden

Bauzeit:
03/2023 – 06/2025

Bausumme:
CHF 5'7 Mio.

Zurück zu Projekte

Strassenkorrektion Sta . Brida

H19 Oberalpstrasse auf km 64.10 - 64.90

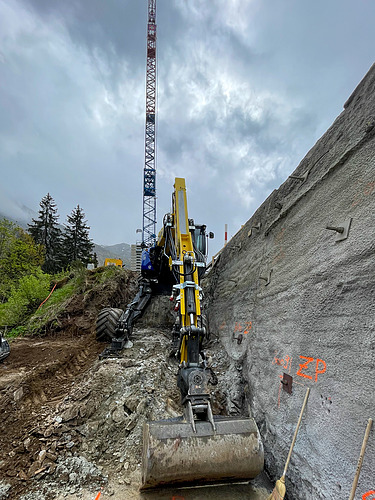

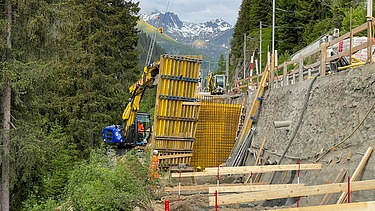

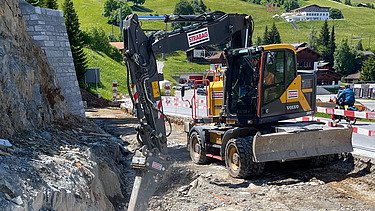

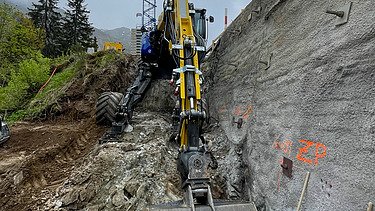

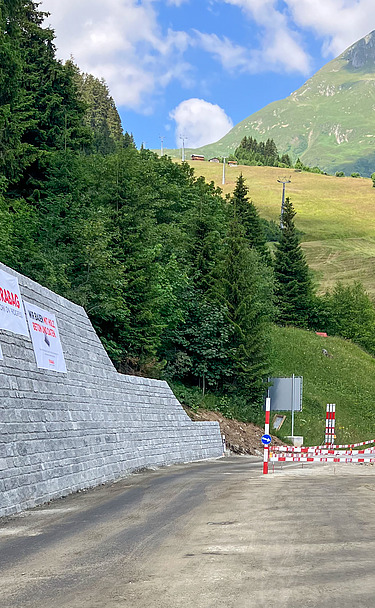

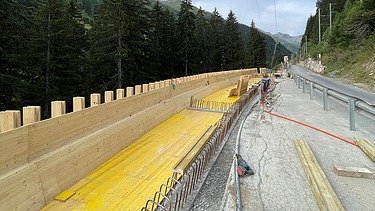

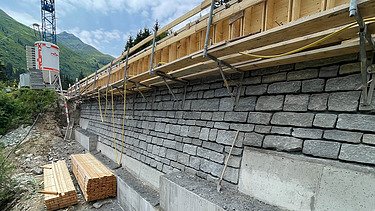

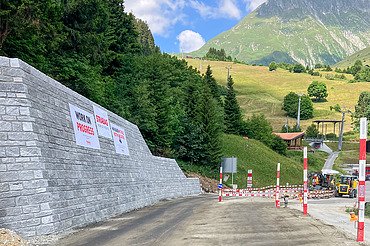

Um die Oberalpstrasse auf einer Länge von 800 m zu verbreitern, sind talseitige sowie bergseitige Stützmauern und zwei Lehnenbrücken zu erstellen. Die Schwergewichtsmauern sind mit Natursteinen vorgemauert und alle sichtbaren Betonflächen mit Sichtschalungen Typ 3 oder 4 erstellt. Der Aushub wird gleichzeitig mit dem Einbau einer Baugrubensicherung mit ungespannten Ankern ausgeführt.

Besonderheiten
· Bauen unter Verkehr in steilem Gelände mit stark eingeschränkten Platzverhältnissen: Die Strasse muss einspurig immer befahrbar bleiben. Das Arbeiten mit Hebegeräten ab Niveau Strasse ist nicht möglich. Für die Baustellenlogistik wurde eine Materialseilbahn längs der Baustelle installiert.
· Arbeiten im Gefahrenbereich von Bahnanlagen: Die Bauausführung wird durch das direkt angrenzende Trassee der Matterhorn Gotthard Bahn zusätzlich erschwert.

Kennzahlen

  • Ungespannte Anker: 750 Stück

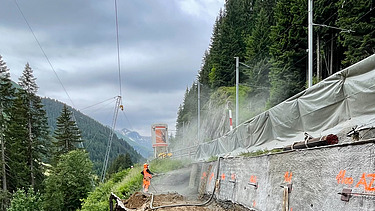

  • Spritzbeton: 1‘700 m2
  • Aushub:13‘400 m3
  • Auffüllungen: 4‘740 m3
  • Fundationsmaterial: 5‘500 m3
  • Belagsabbruch: 5‘000 m2
  • Entwässerungsleitungen: 1‘200 m
  • Bewehrung: 120 t
  • Schalungen: 5‘700 m2
  • Beton 6‘200 m3
  • Natursteinmauerwerk: 1‘500 m2
